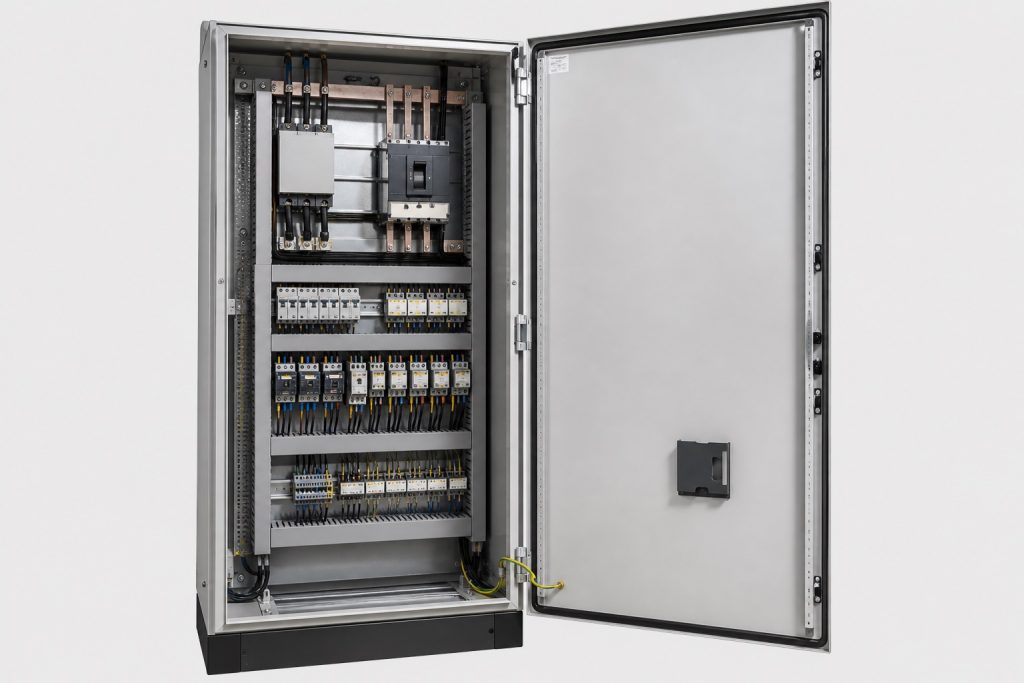

Quadri Elettrici di Bassa Tensione su Misura: Progettazione, Realizzazione e Installazione Chiavi in Mano.

Quadri di distribuzione BT, quadri di potenza e quadri di controllo realizzati in conformità CEI EN 61439-1/2 e testati al 100% in officina prima della consegna. ISO 9001:2015.

Progettazione di Quadri Elettrici BT: Dimensionamento, Selettività e Coordinamento delle Protezioni

Un quadro elettrico di bassa tensione non è un semplice contenitore di apparecchiature: è il nodo centrale da cui dipendono la continuità operativa, la sicurezza delle persone e la protezione degli impianti a valle. La fase di progettazione è quella che determina il 90% della qualità del risultato finale, e noi la trattiamo come tale.

Il dimensionamento parte dall’analisi dei carichi: potenza installata, fattori di contemporaneità, profilo di carico nel tempo. Da lì si calcolano le correnti di impiego, le sezioni dei conduttori e le correnti di cortocircuito nel punto di installazione — dati indispensabili per la scelta corretta degli interruttori e per garantire il potere di interruzione (Icu, Ics) adeguato al sistema.

Selettività amperometrica, cronometrica e logica: perché conta per il tuo impianto.

La selettività delle protezioni è il criterio che garantisce che, in caso di guasto, scatti solo l’interruttore più vicino alla zona interessata — e non l’intera alimentazione. Progettiamo la selettività amperometrica (coordinamento delle correnti di scatto), cronometrica (coordinamento dei tempi di intervento) e, dove necessario, logica (tramite comunicazione tra apparecchi digitali). Il risultato è un impianto che non lascia ferma la produzione per un guasto localizzato.

Per ogni quadro produciamo il calcolo di verifica della selettività con software certificato, consegnato come parte integrante della documentazione tecnica finale. Questa è la differenza tra un quadro progettato e uno assemblato.

Costruzione di Quadri Elettrici BT Conformi CEI EN 61439: Verifica di Tipo e Verifica di Routine.

La norma CEI EN 61439-1 (requisiti generali) e CEI EN 61439-2 (quadri di distribuzione per uso generale) definiscono due livelli di conformità: la verifica di tipo (o progettuale) e la verifica di routine (eseguita su ogni singolo esemplare). Moschitta Srl esegue entrambe.

La verifica di tipo copre: tenuta alla tensione di impulso (Uimp), tenuta dielettrica a 50 Hz, temperatura (riscaldamento), resistenza meccanica della struttura, grado di protezione (IP), tenuta alle correnti di cortocircuito. Per le costruzioni su misura che non dispongono di prove di tipo del costruttore originale, eseguiamo verifica tramite calcolo secondo IEC TR 61641 e software validato.

Verifica di routine: ogni quadro testato prima di uscire dall’officina.

La verifica di routine, eseguita al 100% dei quadri prodotti, comprende: ispezione visiva del cablaggio, continuità dei circuiti di protezione (PE), tenuta dielettrica tra le parti attive e verso terra, controllo del cablaggio e del funzionamento meccanico. Il verbale di collaudo — firmato dal responsabile qualità e conforme al punto 10.9 della norma — viene consegnato unitamente alla documentazione di progetto, agli schemi aggiornati as-built e alla Dichiarazione di Conformità CEE.

Quadri Elettrici Industriali su Misura: dall’Analisi del Carico alla Messa in Servizio.

Ogni impianto ha caratteristiche che non si trovano in un catalogo. Il quadro elettrico che serve a una linea di produzione con inverter ad alta densità è profondamente diverso da quello per un edificio a uso uffici, che a sua volta differisce da un impianto di distribuzione primaria in una cabina di trasformazione MT/BT.

Per questo, ogni progetto inizia con un’analisi tecnica approfondita: tipologia dei carichi (motori, inverter, UPS, illuminazione, riscaldamento), regimi di neutro (TT, TN-S, TN-C-S, IT), requisiti di continuità del servizio, livelli di automazione richiesti (SCADA, BMS, protocolli ModBus/Profibus/EtherNet/IP), spazio disponibile, condizioni ambientali (temperatura, umidità, polvere) che determinano il grado IP e IK della carpenteria.

Carpenterie certificate, apparecchiature di marca, cablaggio secondo CEI 64-8

Utilizziamo carpenterie di costruttori qualificati (Rittal, Schneider PrismaSeT, ABB ArTu) con accessori originali per preservare il grado IP dichiarato. Le apparecchiature — interruttori automatici, differenziali, sezionatori, contattori, relè — appartengono ai principali costruttori europei certificati (ABB, Schneider Electric, Legrand, Eaton, Siemens) e vengono selezionate in base alla curva caratteristica specifica richiesta dal progetto, non in base al prezzo. Il cablaggio è realizzato con cavi di sezione calcolata secondo CEI 64-8 art. 523 (portata in funzione del modo di posa e della temperatura ambiente), con siglatura e marcatura completa di ogni conduttore.

Manutenzione e Adeguamento di Quadri Elettrici BT Esistenti

Il parco impianti elettrici italiano è per una quota significativa obsoleto: quadri realizzati ante CEI EN 61439 (pre-2012), con apparecchiature non più in produzione, schemi non aggiornati e protezioni non più coordinate con i carichi attuali. Un quadro obsoleto non è solo un problema normativo: è un rischio concreto di fermo produzione e, nei casi gravi, di incidente.

Moschitta Srl esegue interventi di manutenzione preventiva e straordinaria su quadri BT esistenti: verifica dello stato di conservazione, termografia IR per rilevare punti caldi (hot spot) causati da connessioni allentate o sovraccarichi cronici, misurazione della resistenza di isolamento (Ri > 1 MΩ/kV secondo CEI 64-14), aggiornamento degli schemi elettrici, sostituzione di apparecchiature obsolete con equivalenti attuali, adeguamento normativo.

Adeguamento alla CEI EN 61439: obblighi, scadenze e approccio pratico.

er i quadri costruiti prima dell’entrata in vigore della CEI EN 61439 (2012), la normativa italiana non impone un obbligo di sostituzione immediata se il quadro è stato realizzato secondo le norme vigenti all’epoca (CEI 17-13). Tuttavia, qualsiasi modifica sostanziale o ampliamento del quadro esistente rende obbligatorio l’adeguamento alla norma attuale. Valutiamo caso per caso l’approccio più efficace: adeguamento progressivo, rifacimento parziale o sostituzione completa, con analisi costi-benefici documentata.

Settori di Applicazione: Industria, Terziario, Infrastrutture e Cantieri.

I quadri elettrici BT che realizziamo trovano applicazione in contesti operativi profondamente diversi, ciascuno con requisiti tecnici specifici:

• Industria manifatturiera: quadri di potenza per motori (da poche decine a centinaia di kW), quadri di controllo con PLC e HMI, quadri di distribuzione per linee di produzione con inverter e azionamenti — con particolare attenzione alla compatibilità elettromagnetica (EMC) e alla derating delle apparecchiature in presenza di carichi non lineari.
• Edifici commerciali e terziari: quadri generali di bassa tensione (QGBT) in cabine MT/BT, quadri di zona e di piano per uffici, centri commerciali, hotel, ospedali — con integrazione in sistemi BMS (Building Management System) tramite protocollo KNX o BACnet.
• Infrastrutture e pubblica illuminazione: quadri di distribuzione per impianti in luoghi pubblici, stazioni, aeroporti, strutture sanitarie con alimentazione privilegiata (UPS, gruppi elettrogeni) e doppia alimentazione con commutazione automatica (ATS).
• Cantieri edili e general contractor: quadri di cantiere conformi CEI EN 60439-4 e IEC 61439-4, quadri provvisori per fasi costruttive, con protezioni differenziali ad alta sensibilità (IΔn = 30 mA) per la sicurezza degli operatori su impianti provvisori.
• Impiantisti e installatori: produciamo quadri su progetto dell’installatore, con documentazione tecnica completa, schemi unifilari aggiornati e supporto tecnico nella fase di installazione — il partner produttivo che lavora su tua specifica.

Perché Scegliere Moschitta Srl: Competenze Tecniche, Certificazioni e Processo Produttivo.

Nel mercato dei quadri elettrici BT esistono tre categorie di fornitori: i distributori che vendono quadri standard da catalogo, i costruttori industriali di grandi serie, e i costruttori artigianali specializzati in soluzioni custom. Moschitta Srl appartiene a questa terza categoria — quella che permette di avere un quadro progettato esattamente per il tuo impianto, con la qualità documentata di un processo certificato.

• Certificazione ISO 9001:2015 (Audit Service & Certification): non è un bollino commerciale. È la garanzia che ogni fase del nostro processo — dall’ordine dei materiali alla consegna finale — segue procedure documentate, tracciabili e auditabili. Significa che il quadro che ricevi domani è costruito con gli stessi standard di quello che abbiamo consegnato tre anni fa.
• Conformità normativa documentata: ogni quadro esce dall’officina con schema unifilare aggiornato, libretto d’uso e manutenzione, verbale di collaudo CEI EN 61439 e Dichiarazione di Conformità CE — la documentazione che ti serve per la denuncia di impianto (DI) e per la ricevibilità dell’impianto da parte del distributore di rete (DSO).
• Ciclo completo in-house: progettazione elettrica, engineering meccanico, approvvigionamento materiali, assemblaggio, cablaggio, collaudo e installazione. Un solo interlocutore significa responsabilità univoca sulla qualità e nessuno spazio per eccezioni del tipo ‘non era nel nostro scope’.
• Integrazione con sistemi MT, fotovoltaico e automazione: i quadri BT che realizziamo sono progettati per dialogare con il resto dell’impianto: cabine di trasformazione MT/BT, sistemi di produzione fotovoltaica, UPS industriali, sistemi di monitoraggio energetico (power meter, analizzatori di rete). Un approccio sistemico che evita incompatibilità costose in fase di commissioning.
• Assistenza tecnica post-consegna: supporto per la fase di installazione, troubleshooting remoto e interventi di manutenzione programmata. Manteniamo l’archivio documentale dei quadri consegnati per tutta la loro vita utile.

Richiedi una Consulenza Tecnica Gratuita per i Tuoi Quadri Elettrici BT

Hai un progetto di nuova installazione o stai valutando la sostituzione o l’adeguamento di quadri esistenti? Portaci le specifiche di progetto — anche preliminari — e in 24 ore ti forniremo una valutazione tecnica e un’indicazione di massima sui tempi e sui costi.

Cosa ci serve per iniziare: uno schema unifilare di massima (o una descrizione del carico), la tensione di alimentazione, il regime di neutro, la tipologia di installazione, il grado IP richiesto e i requisiti particolari (automazione, comunicazione, ridondanza). Se non hai ancora tutto questo, non è un problema: partiamo insieme dalla definizione del progetto.

Il preventivo tecnico è gratuito e senza impegno.
Risposta garantita entro 24 ore lavorative.
